国产成人69视频午夜福利在线观看,亚洲AV无码国产精品草莓在线,美女露100%双奶头无遮挡,国产无套内射普通话对白

近期某所對大連義邦的Xantu.Layr納米纖維膜進行了CAI值測試，其中在壓縮剩余強度、損傷面積測試結(jié)果尤為突出。測試結(jié)果CAI可提升44%，實驗材料分別是1.5gsm XLB和4.5gsm XLA 兩款，鋪層方式為24層碳布，在每2層之間添加納米纖維膜，采用液體成型工藝，測試結(jié)果不加納米纖維膜的CAI值為215MPa，添加后提升到270MPa，整體提升25%。同時對其他增韌材料，在相同的條件下進行測試，CAI值雖有一定提升，但顯著降低力學性能包括拉伸強度、壓縮強度、彎曲強度，抗分層性下降，整體數(shù)據(jù)不如Xantu.Layr納米纖維膜。

沖擊后壓縮強度許用值是復(fù)合材料結(jié)構(gòu)設(shè)計重最要參數(shù)之一，按NASA（或美國先進復(fù)合材料供應(yīng)商協(xié)會）試驗標準得到的CAI（沖擊后的壓縮強度）值經(jīng)常被材料研究人員作為復(fù)合材料體系研制的重要指標，經(jīng)常被結(jié)構(gòu)設(shè)計師作為選材的重要依據(jù)。高CAI值的復(fù)合材料體系具有高損傷容限的結(jié)構(gòu)。

納米纖維膜不同層間實驗對比

A-H 8款樣板的分層破損區(qū)域見紅色部分

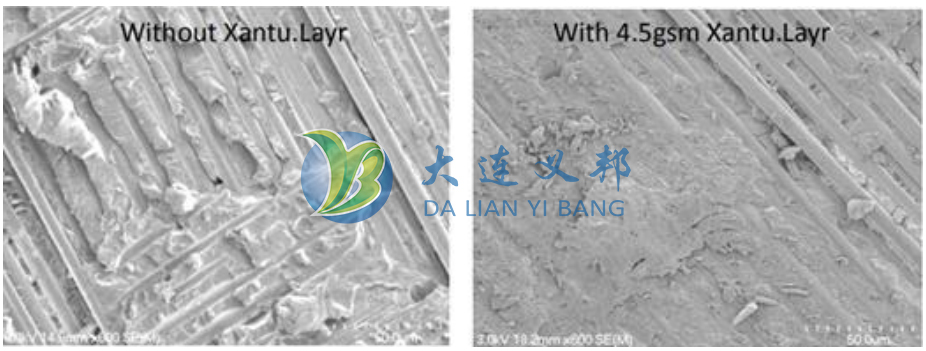

含有和不含有納米纖維膜的實驗樣品的斷口形態(tài)如上圖所示
